产品展示

您的位置:康为自控阀门 >> 产品展示 >> 球阀 >> 气动球阀 >> 气动三片式球阀

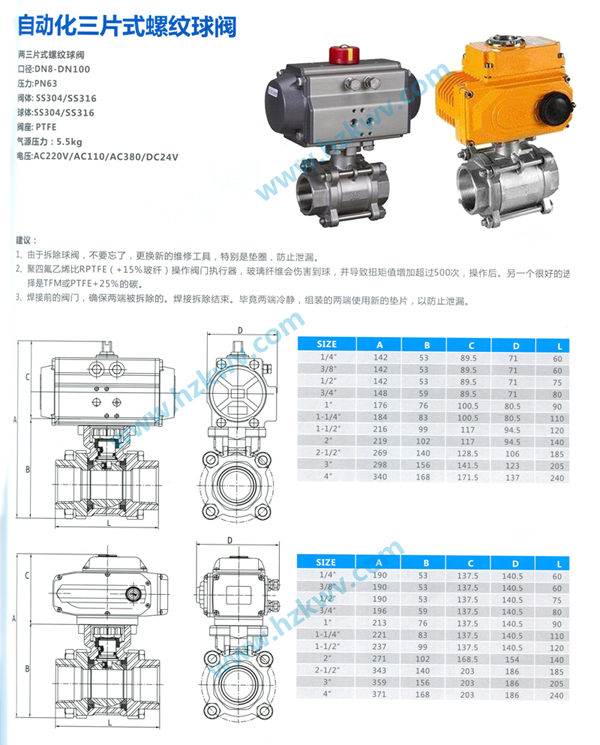

气动三片式球阀

气动三片式球阀

产品名称:气动三片式球阀

产品规格:DN10-DN100

产品特性:0

详细介绍:

1.阀门材质

1、阀体材质:铸钢、不锈钢(304、316)等

2、球体材质:不锈钢(304、316)

3、阀座: PTFE,特殊高温可定做

2.使用要求

1、公称通径:DN10-100(mm)

2、最高公称压力:1.6MPA-10.0Mpa

3、适用温度:-50℃—155℃(特殊高温可耐450℃)

4、驱动形式:气动

5、可配附件(限位开关、电磁阀、手轮、减压阀、调节型配定位器)



3.产品特性

采用软密封结构,设计有工作密封和检修密封,操作力矩小,密封比压适中,密封可靠,动作灵敏,液动控制易于实现自动控制,使用寿命长,.

球阀的压力温度额定值不仅与壳体材料有关,而且更多地与阀座、填料及垫片等密封件材料有联系。密封件可以是高分子材料、石棉或橡胶,密封件材料的选择取决于阀门所输送的介质成分、工作温度、工作压力和流速。

1、挤压的高强度铝质缸体,内表面细磨精加工及硬质阳极化处理,摩擦系数小,使用寿命长,抗腐蚀性能强。

2、双活塞齿轮齿条式设计,结构紧凑、安装位置对称、改变输出轴转向方便,使用寿命长、动作迅速。

3、组合式预负荷镀层弹簧,工作寿命长。

4、高精度齿轮和齿条,啮合间隙小、精度高,输出功率大。

5、不锈钢紧固件,安全美观,抗腐蚀性强。

6、优美紧凑现代化的造型,多规格的系列产品,使选型更经济方便。

7、全面符合最新的国际规范:输出轴槽、螺孔;顶部安装孔尺寸符合NAMUR标准;气源接口尺寸符合NAMUR标准;底部安装孔尺寸符合ISO5211、DIN3337标准, 方便安装电磁阀、限位开关等附件。

技术参数:

*阀体材料:不锈钢/铜

*阀门功能:双向

*工作压力:16kgf/cm

*球阀密封:聚四氟乙稀

*控制压力:4-8kgF/cm

*介质温度:-10℃-+200℃

*致动器密封:氟橡胶

*环境温度:-10℃-+60℃

*适用介质:中性气体和液体

*致动器材料:合金铝

*气源接口:G1/8




外形尺寸(mm)

接口

L

L0

H

d

G

G1/2

73

104

116

15

1/2”

G3/4

85

104

121

20

3/4”

G1

91

140

139

25

1”

G1-1/4

112

140

152

32

1-1/4”

G1-1/2

120

164

165

40

1-1/2”

G2

147

190

202

50

2”
